本復卷機用于將卷紙機上初步卷成的紙卷進行縱切，復卷成寬度緊度符合要求的成品紙卷。
該機為三點式傳動。在前底輥和后底輥各有一臺直流電機拖動，可以正向低速引紙，兩底輥轉速差隨復卷直徑自動變化。起動開車速度可以預先設定，停車時有電氣、抱閘兩級制動，放紙架裝置由一臺直流電機拖動，可正、反低速引紙，能建立靜止?jié)q力，復卷時自動提供漲力，本機型的漲力控制為閉環控制即恒漲力控制。為了保證紙張的質量，前后底輥的力矩剪刀差為自動控制，本復卷機通過不同的部件運用不同的控制方法，既保證紙張的機械質量，又保證復卷機可靠穩定繼續地高速運行。操作方法科學、簡便、直觀，同時又為生產和設備管理提供有效的途徑，經三點傳動復卷機復卷的成紙進一步提高了紙的緊度和質量要求，深受廣大用戶的歡迎。

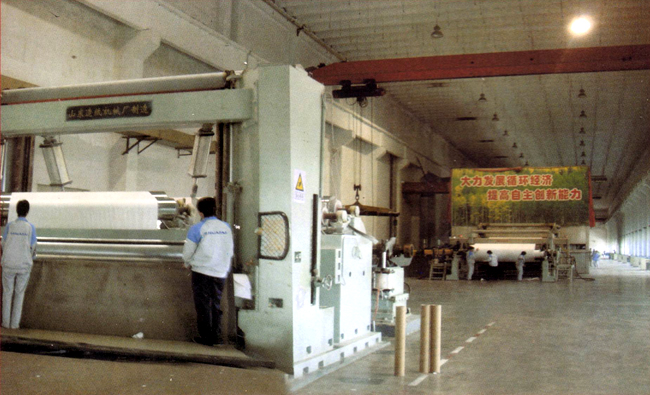

山東華泰集團新聞紙2730mm 車速1500米/分高速復卷機使用現場

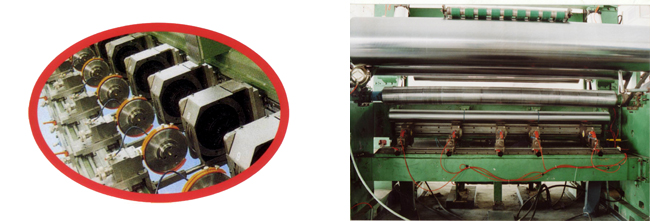

本部分為縱切裝置，本裝置的作用是將原紙分切成不同寬度的成紙，本裝置上圓刀結構為氣動控制自動實現進刀和退刀。底刀結構有兩種：一種為刀輥形式的傳動為總軸傳動；另一種是獨立的底刀即每一把底刀都有一臺特殊的電機拖動。以上兩種可根據用戶不同需求進行選擇。
主要技術參數
|
規格型號 |
ZWJXⅢ-26
2640 |
ZWJXⅢ-32
3200 |
ZWJXⅢ-36
3600 |
ZWJXⅢ-40
4000 |
ZWJXⅢ-44
4400 |
| 工作車速 |
1000-1800m/min |
| 引紙車速 |
25m/min |
| 原紙卷最大直徑 |
2500mm |
| 成品紙最大直徑 |
1500mm |
| 軌距 |
3960 |
4520 |
4960 |
5360 |
6160 |
| 底輥直徑 |
600 |
700 |
| 紙的定量 |
30-500g/m2 | |
